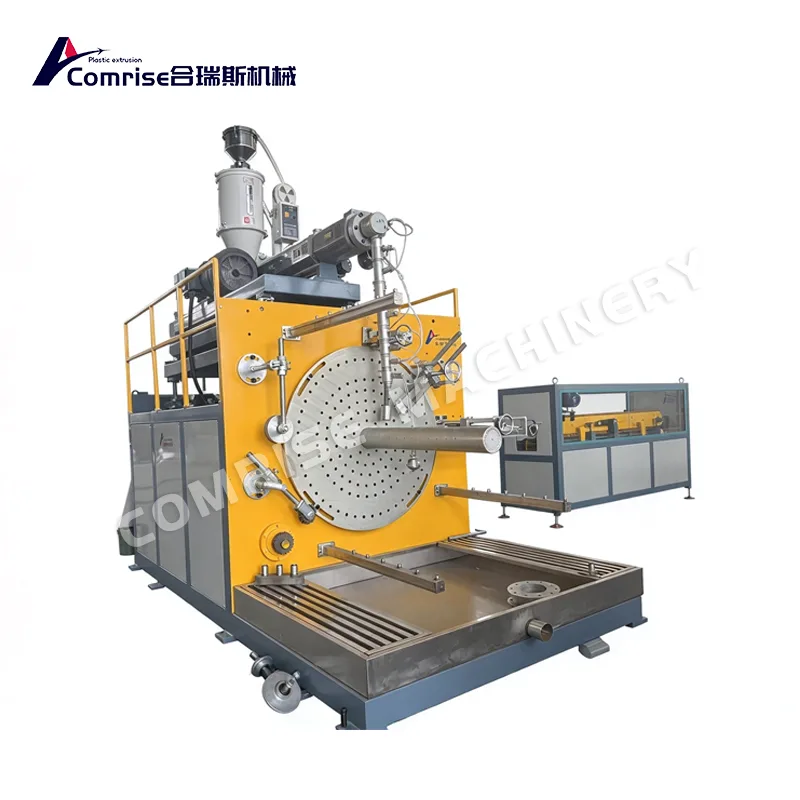

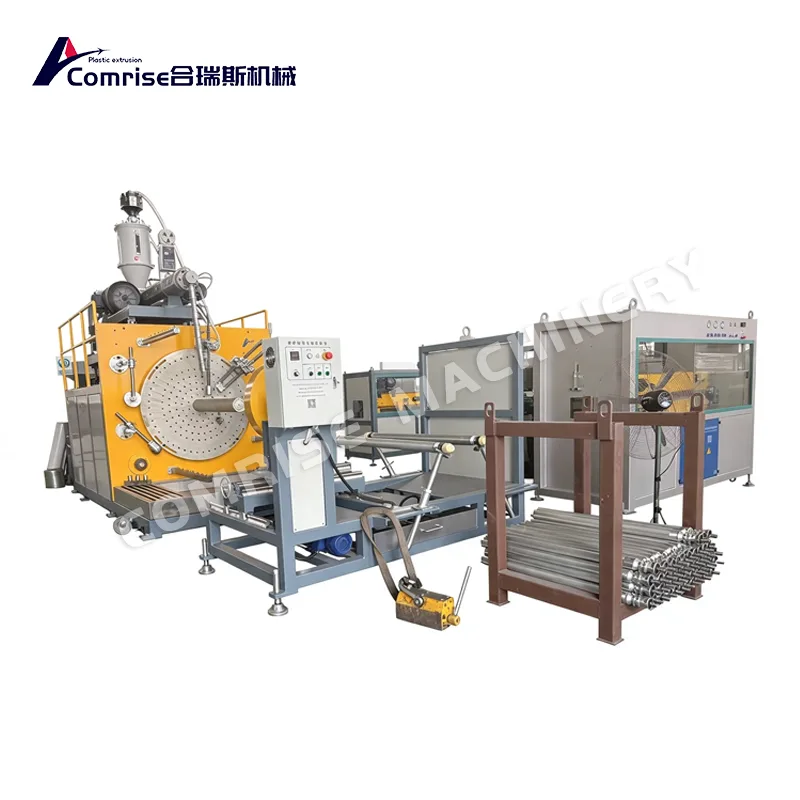

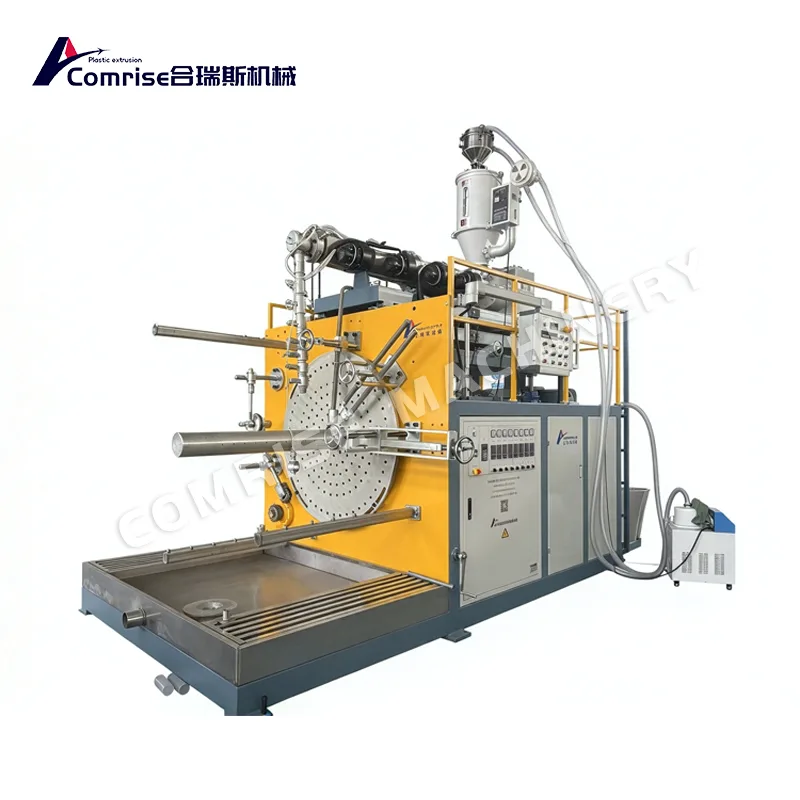

PE Hollow Wall Winding Pipe Machine

Ang Comrise PE Hollow Wall Winding Pipe Machine ay isang large-diameter structured-wall pipe production system na idinisenyo para sa HDPE, PP, at mga recycled na materyales sa PE. Ang pinakamalaking kalamangan? Sa pamamagitan ng pagpapalit ng winding mold / profile die, ang parehong makina ay makakagawa ng parehong hollow wall winding pipe at profiled structured pipe, na tumutulong sa mga customer na pumasok sa maraming merkado nang hindi bumibili ng dalawang linya ng produksyon.

Mga Pangunahing Detalye (Compact Table)

Pangunahing Kalamangan

● Dual-Purpose Production: Gumagawa ng hollow wall winding pipe at iba pang tugmang structured-wall pipe sa pamamagitan ng pagpapalit ng kinakailangang tooling.

● Large-Diameter Capability: Sinusuportahan ang mga diameter ng pipe mula 200 mm hanggang 3000 mm sa mga nakalistang modelo ng makina.

● Integrated Winding System: Nag-coordinate ng profile extrusion, adhesive extrusion at spiral winding para sa tuluy-tuloy na pagbuo ng pipe.

● Flexible Line Configuration: Maaaring pumili ng iba't ibang extruder, winding molds at downstream equipment ayon sa mga detalye ng pipe at mga kinakailangan sa output.

Component Pagganap

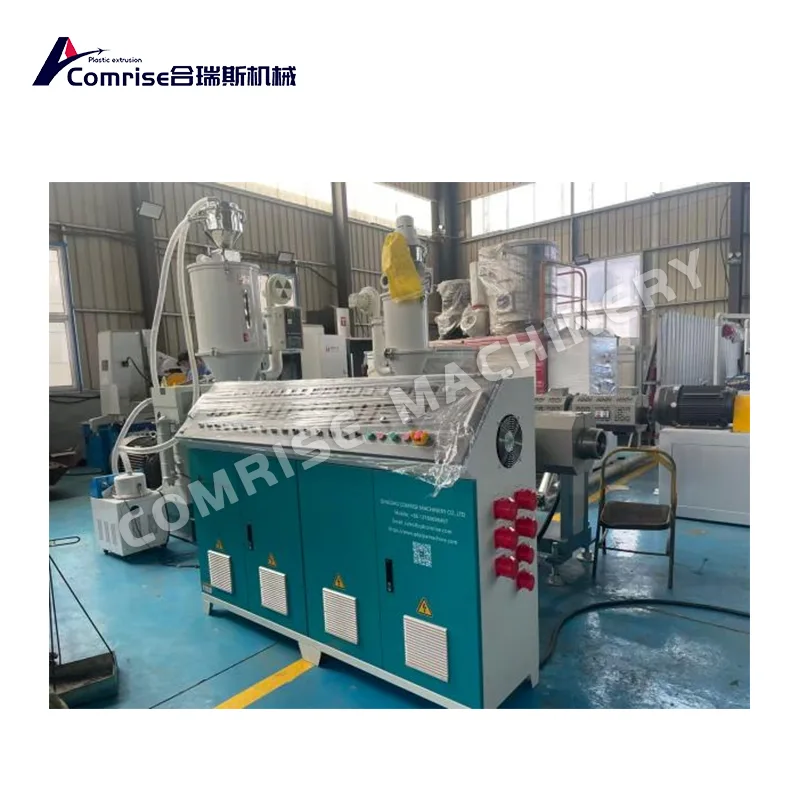

1. High Efficiency Single Screw Extruder (Profile Extruder)

Binabawasan ng grooved feeding barrel at forced water cooling ang pangunahing pagkonsumo ng kuryente ng motor

Screw at barrel na gawa sa 38CrMoAlA, nitrided, wear- at corrosion-resistant

Stable na melt supply para sa tuluy-tuloy na square-profile extrusion

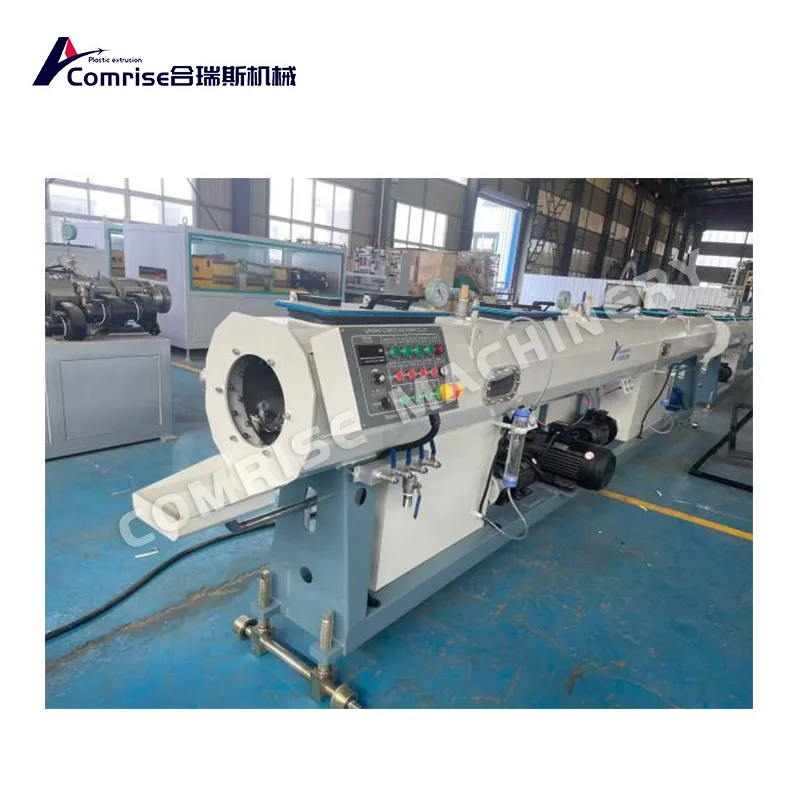

2. Profile Die Head Calibration Mould

Spiral/manifold flow channel na may mirror polishing para sa pare-parehong pamamahagi ng pagkatunaw

Inaayos ng vacuum calibration sleeve ang mga sukat ng profile bago paikot-ikot

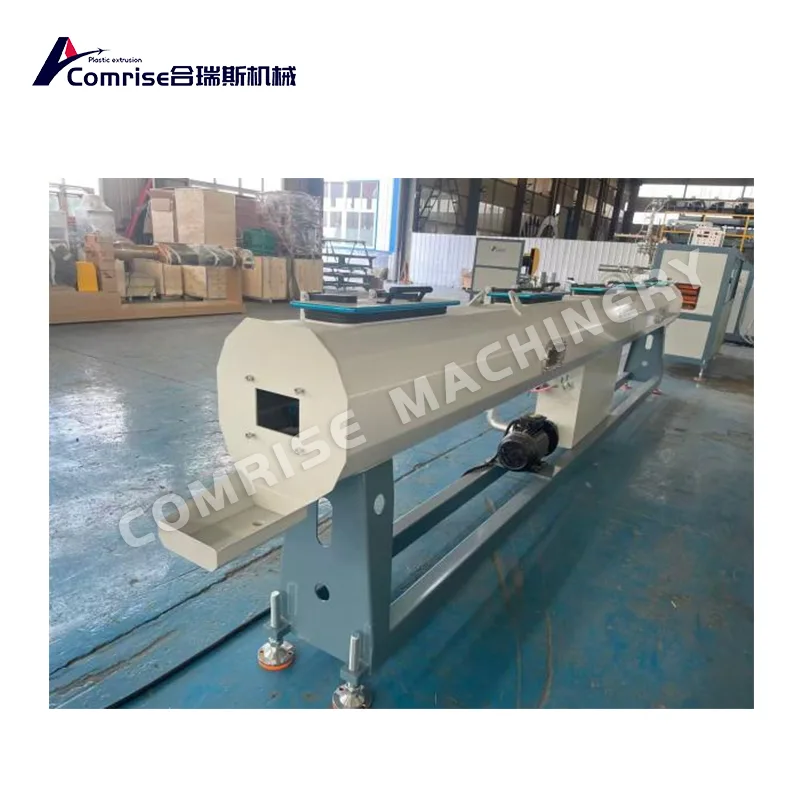

3. Vacuum Calibration at Spray Cooling System

Ang PE Hollow Wall Winding Pipe Machine ay gumagamit ng SUS304 vacuum tank na may multi-zone na vacuum control

Ang progresibong spray cooling ay binabawasan ang panloob na stress at pipe ovality

3-axis adjustment para sa perpektong pagkakahanay sa die centerline

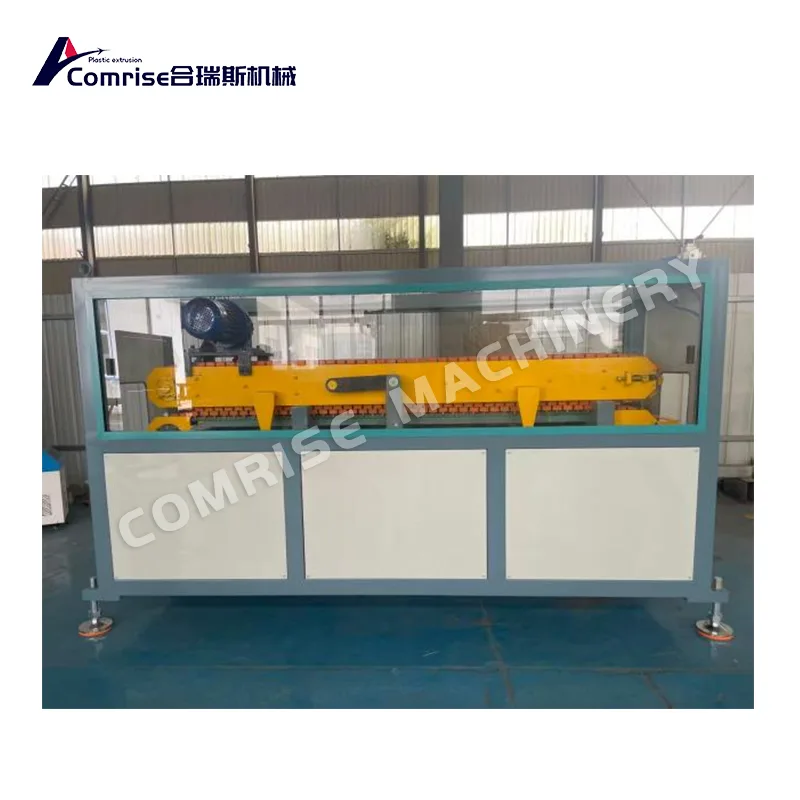

4. Haul-Off Unit

Heavy-duty caterpillar o roller system para sa malalaking profile

Ang dalas/servo ay kinokontrol upang tumugma sa pagpilit at bilis ng paikot-ikot

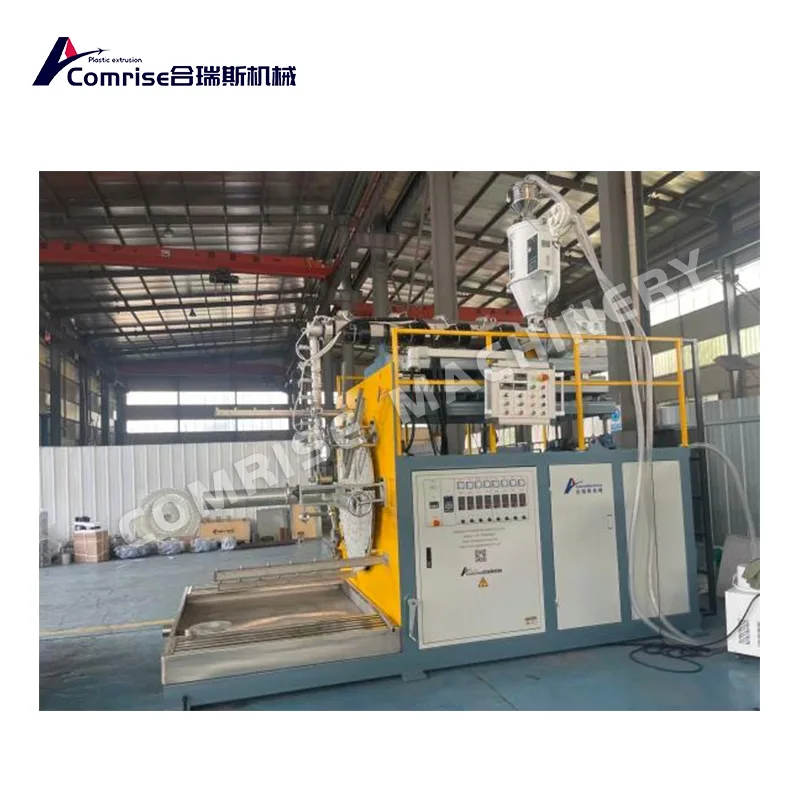

5. Spiral Winding Forming Machine

Kinokontrol ng servo/multi-axis drive ang winding angle at overlap ratio

Naaayos na mandrel/axis: ang isang makina ay sumasaklaw sa maraming diameter

Pagbabago ng amag na katumbas ng pagbabago ng produkto: hollow wall pipe ↔ profiled pipe

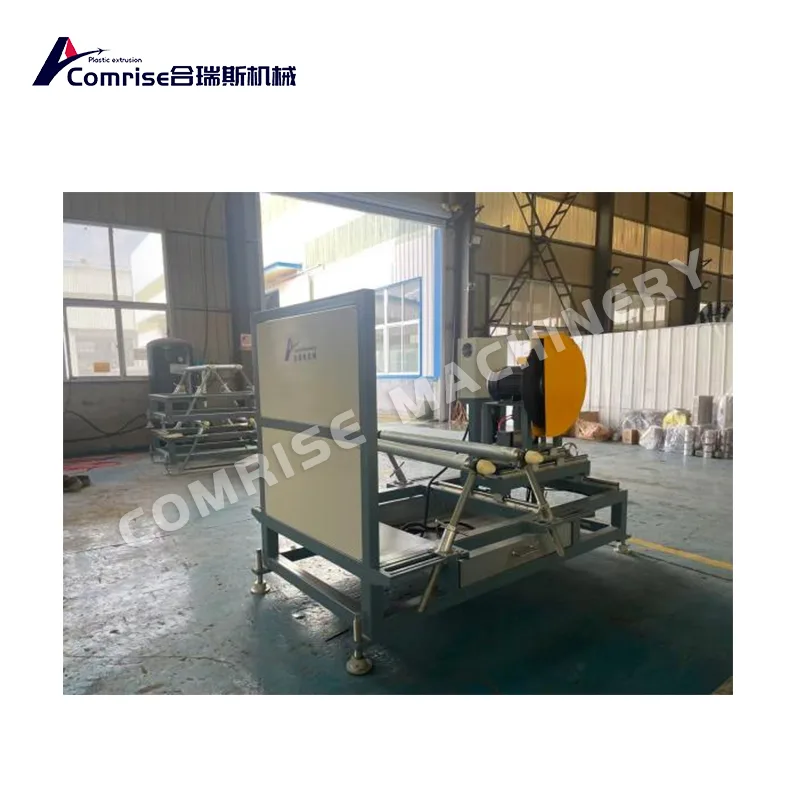

6. Awtomatikong Cutting Machine

Naglalakbay saw/cutter na naka-synchronize sa paggalaw ng tubo

Malinis at makinis na pagputol na naaangkop sa mga tubo ng DN200-DN4000

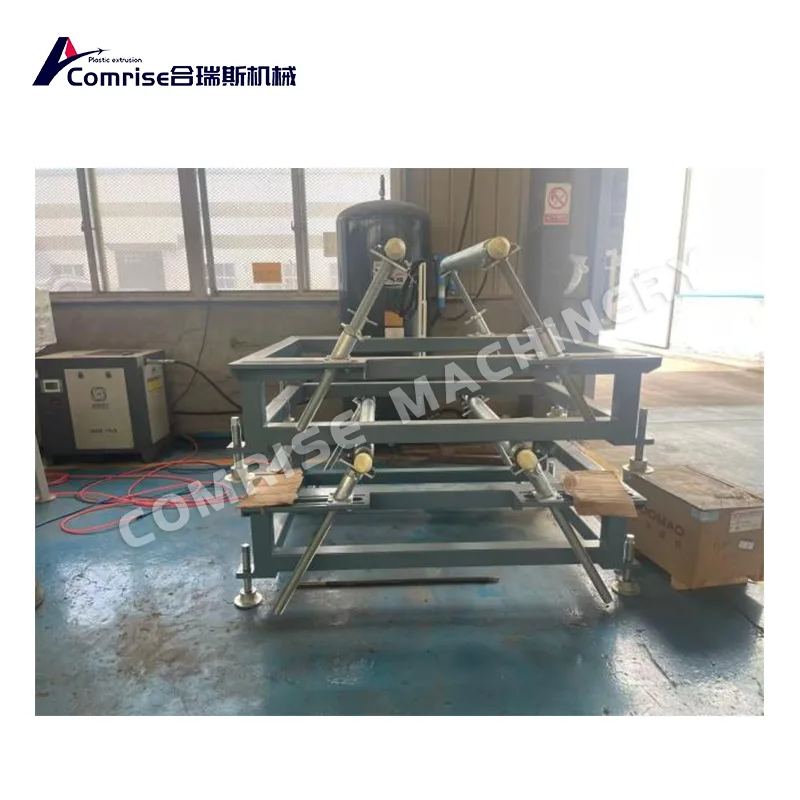

7. Tapos na Pipe Stacker

Roller support at pneumatic discharge

Forklift/crane-friendly na layout

Bakit Pumili ng Comrise?

Dual-purpose flexibility: hollow wall at profiled pipe mula sa isang linya

Mas mababang halaga ng materyal : mas kaunting resin ang ginagamit ng structured wall kaysa solid wall pipe

Stable 24/7 na tumatakbo: mga sikat na band electric, PLC + HMI

Kasama ang pagkomisyon at pagsasanay ng engineer

I-export ang packing ng makaranasang koponan: ginagarantiyahan ang ligtas na pag-load ng container

Feedback ng customer

"Inasahan namin ang isang drainage pipe machine. Ang nakuha namin ay isang flexible pipe plant . Ang pagbabago ng amag ay mas madali kaysa sa inaakala namin."

May-ari ng Proyekto, Drainage Pipe Factory

Handa nang Gumawa ng Higit pang Mga Produkto gamit ang Isang Makina?

Makipag-ugnayan sa aminpara sa quotation, layout drawing, at live na factory video.
